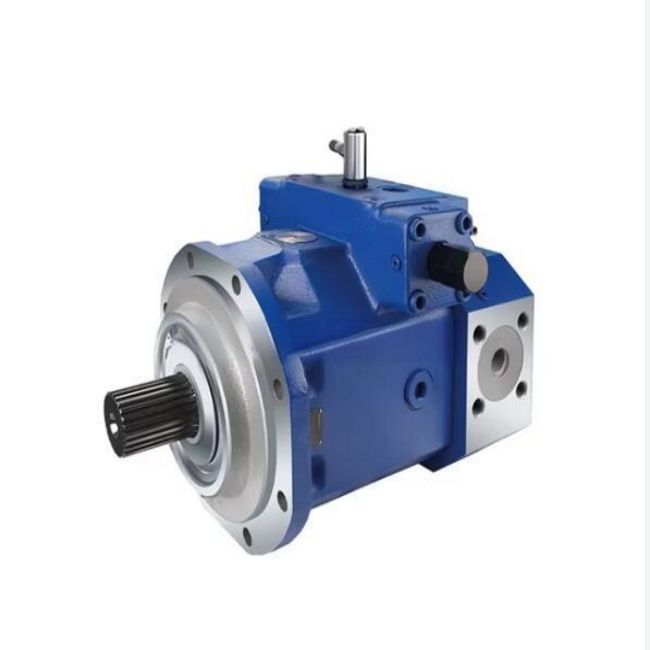

Оригинальный насос с шлангом Rexroth Качество A4FO-16 A4FO-28 Оксиальный поршневый фиксированный насос
Описание продукта
В осевых поршневых фиксированных насосах обычно используется пластина или механизм вала.в аксиальном поршневом фиксированном насосе типа swash plateПри вращении приводной валы поршень движется вперед и назад вдоль цилиндрового отверстия из-за наклона пластинки.Это взаимное движение поршня втягивает жидкость через впуск масла, а затем выталкивает жидкость через выход масла, образуя непрерывный поток гидравлического масла и создавая давление.Он играет важную роль в гидравлической системе путем преобразования механической энергии в гидравлическую энергиюПринцип работы этого насоса заключается в осевом движении поршня.и это движение используется для перемещения жидкости и создания гидравлического давления.
Преимущество поршневого насоса
Высокое давление: осевые поршневые стационарные насосы способны производить очень высокое гидравлическое давление, что делает их подходящими для применения, требующих высоких сил,такие как тяжелые гидравлические прессы или гидравлические системы для строительных машинНапример, в гидравлическом прессе, используемом для формования металла, высокое давление от осевого поршневого стационарного насоса позволяет гидравлическому прессу применять высокие силы к металлической заготовке.
Переменное смещение: как упоминалось ранее, смещение насоса может быть изменено путем регулирования угла пластинки или наклона вала.Эта возможность перемещения позволяет точно контролировать поток гидравлической жидкостиВ таких применениях, как гидравлические двигатели с переменной скоростью или сервоуправляемые гидравлические системы,Эта способность регулировать смещение имеет решающее значение для точного контроля скорости и силы системы.
Высокая эффективность: такие насосы обычно имеют высокую объемную и механическую эффективность.Высокая объемная эффективность означает, что большая часть жидкости, вытянутой насосом, фактически поступает в гидравлическую системуВысокая механическая эффективность означает, что большая часть входящей механической энергии преобразуется в полезную гидравлическую энергию.уменьшение потерь энергии из-за трения и других факторов.
Технические параметры:
| Размер |
НГ |
|
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
| Перемещение, геометрическое, за обороты |
Vg |
см3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
| Максимальная скорость вращения2) |
ннм |
обороты в минуту |
3600 |
3000 |
2200 |
1800 |
1800 |
1500-1900 гг. |
1320 |
| /1500 |
| Максимальная скорость вращения3) |
nmax |
обороты в минуту |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
| Поток |
в Vg и n nom |
qv |
I/мин |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| Сила |
при Vg, nnom иAp = 400 бар |
П |
КВт |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 /4384) |
| Крутящий момент |
при Vg и Ap = 400 бар |
T |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| Ротационная жесткость приводной оси |
Конец вала S |
В |
kNm/rad |
29,9 |
29,9 |
|
|
|
|
|
| Конец вала P |
В |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
| Конец вала Z |
В |
kNm/rad |
|
|
146 |
263 |
332 |
543 |
1136 |
| Момент инерции для вращающейся группы |
|
JGR |
в кгм2 |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
| Максимальное угловое ускорение |
|
а) |
rad/s2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
| Объем дел |
|
V |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
| Вес (приблизительно) |
|
m |
в кг |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
Инженерные машины: в экскаваторах, погрузчиках, кранах и других оборудованиях,аксиальные поршневые фиксированные двигатели используются для движения ходовых устройств и рабочих устройств (таких как ручки и бумы экскаваторов)Их высокий крутящий момент и регулируемые характеристики скорости могут удовлетворять рабочим требованиям машиностроения в различных условиях работы.
Морское оборудование: в системе рулевого управления и системе якорного ветрового ветра судов,Оксиальные поршневые фиксированные двигатели могут обеспечивать надежную мощность для обеспечения нормальной работы судовых маневров и причального оборудованияОн также может поддерживать хорошую производительность в суровой морской среде и адаптироваться к долгосрочной стабильной эксплуатации судов.
Оборудование промышленной автоматизации: в некоторых автоматизированных производственных линиях, станках и других оборудованиях, требующих точного управления движением, в качестве источников питания могут использоваться осевые поршневые фиксированные двигатели.Благодаря передовым системам гидравлического управления можно достичь высокоточного управления положением и скоростью, чтобы улучшить качество обработки продукции и эффективность производства.
