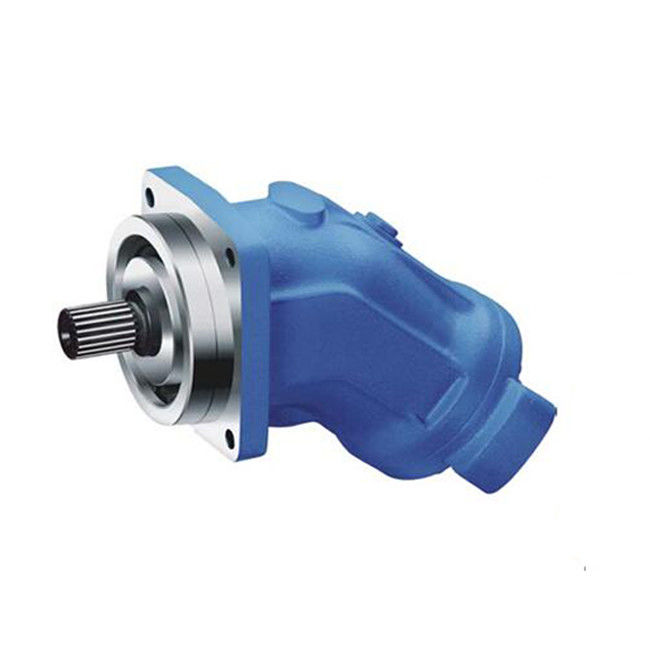

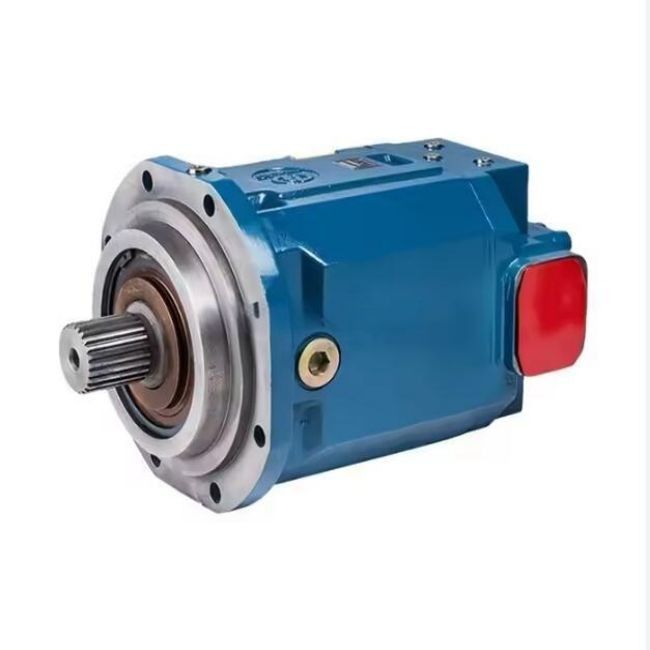

Количественный двигатель A2FM250/60W-VPB01 R910914475 Замена компоновки поршневого насоса Рексрота
Описание продукта
Оксиальный поршневый стационарный двигатель - это тип гидравлического двигателя, принцип работы которого основан на движении осевого поршневого двигателя.поршень вращается в направлении, параллельном оси двигателяКогда гидравлическая жидкость попадает в рабочую камеру цилиндра, давление гидравлической жидкости воздействует на поршень и толкает его в движение.Переходящее движение поршня преобразуется в вращающееся движение выходной оси двигателя с помощью механизма, такого как соединительный стержень или пластинка.
Многообразные формы управления: для удовлетворения различных эксплуатационных требований, предоставляется широкий спектр форм управления, включая контроль компенсации давления, контроль чувствительности нагрузки, контроль давления и потока,ограничение мощностиНаиболее подходящий метод управления может быть выбран на основе конкретного сценария применения, что еще больше оптимизирует производительность системы.
Преимущество поршневого насоса
Высокий выходной крутящий момент: из-за одновременного действия нескольких поршней осевой поршневой фиксированный двигатель может производить более высокий крутящий момент.Это делает его хорошо работать в сценариях применения, которые требуют большей мощности, такие как ходовый механизм и механизм вращения в тяжелых машиностроительных машинах, и могут легко управлять движением крупного оборудования.
Широкий диапазон скоростей: его скорость может регулироваться в широком диапазоне.может быть достигнут различный выход скорости от низкой скорости до высокой скоростиВ некоторых случаях, когда требуется точное регулирование скорости, например, при приводе шпинделя станков-инструментов,осевой поршневый фиксированный двигатель может обеспечивать соответствующую скорость в соответствии с требованиями технологии обработки.
Высокая эффективность: объемная эффективность и механическая эффективность этого двигателя относительно высоки.уменьшение потерь энергии, вызванных внутренней утечкой; высокая механическая эффективность означает, что в процессе преобразования гидравлической энергии в механическую энергию теряется меньше энергии, тем самым улучшается использование энергии всей системы.
Технические параметры:
| Размер | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
Перемещение
геометрический, на обороты | Vg | см3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Номинальное давление | ПНОМ | бар | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| Максимальное давление | pmax | бар | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| Максимальная скорость | No 1) | обороты в минуту | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | обороты в минуту | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Поток входа 3) | в нном | qV | L/мин | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Крутящий момент 4) | в Пноме | М | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| Ротационная жесткость | c | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Момент инерции для вращающейся группы | JTW | В кг·м2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Максимальное угловое ускорение | ɑ | rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Объем дел | V | Я... | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Вес (приблизительно) | m | в кг | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Инженерные машины: в экскаваторах, погрузчиках, кранах и других оборудованиях,аксиальные поршневые фиксированные двигатели используются для движения ходовых устройств и рабочих устройств (таких как ручки и бумы экскаваторов)Их высокий крутящий момент и регулируемые характеристики скорости могут удовлетворять рабочим требованиям машиностроения в различных условиях работы.
Морское оборудование: в системе рулевого управления и системе якорного ветрового ветра судов,Оксиальные поршневые фиксированные двигатели могут обеспечивать надежную мощность для обеспечения нормальной работы судовых маневров и причального оборудованияОн также может поддерживать хорошую производительность в суровой морской среде и адаптироваться к долгосрочной стабильной эксплуатации судов.
Оборудование промышленной автоматизации: в некоторых автоматизированных производственных линиях, станках и других оборудованиях, требующих точного управления движением, в качестве источников питания могут использоваться осевые поршневые фиксированные двигатели.Благодаря передовым системам гидравлического управления можно достичь высокоточного управления положением и скоростью, чтобы улучшить качество обработки продукции и эффективность производства.
